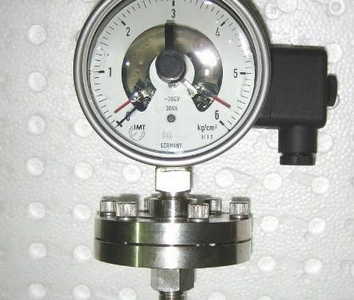

不銹鋼隔膜電接點壓力表ZXK-100概述
不銹鋼隔膜電接點壓力表ZXK-100用于測量無爆炸危險的液體或氣體介質壓力表，儀表經與相應的電氣器件配套使用,可達到對測量壓力系統預先設定的最大或最小壓力值的雙位自動控制和發信(報警)的目的.設上下限開關接點裝置，在壓力表達到設定值時發出信號或通斷控制電路，供自控系統發訊信號（可定做全不銹鋼）。儀表具有測量控制功能,可任意設定上、下控制壓力值，動作穩定可靠，在石油、化工、電站、冶金等工業企業及機電設備上廣泛配套使用。
| 工作電壓 | D.C220V或A.C380V |
| 觸頭功率 | 10VA（電阻負載），磁助式為30VA。 |
| 環境條件及溫度 | -40～70℃，相對濕度不大于85%.使用溫度偏離20±5℃時，其設定點誤差變化不大于0.6%/10% |
| 執行標準 | Q/320211 DGH05-2004 |
| 結 構 原 理 |
不銹鋼隔膜電接點壓力表由測量系統、指示裝置、電接裝置或磁助電接點裝置、外殼、調整裝置和接線盒等組成。 不銹鋼隔膜電接點壓力表的工作原理是基于測量系統中的彈簧管在被測介質的壓力作用下，迫使彈簧管末端產生相應的彈性變形——位移，借助拉桿經齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指示指針（連同觸頭）逐將被測值在度盤上指示出來。與此同時，當其與設定指針上的觸頭（上限或下限）相接觸（動斷或動合）的瞬時，控制系統的電路得以斷開或接通，以達到自動控制和發信的目的。 在電接點裝置的電接觸信號針上,裝有可調節的永久磁鋼,可以增加接點吸力,加快接觸動作,從而使觸點接觸可靠,消除電弧,能有效地避免儀表由于工作環境振動或介質壓力脈動造成觸點的頻繁關斷.所以該儀表具有動作可靠,使用壽命長,觸點開關功率較大等優點 |
